Review Motherboard: MSI Z170A Tomahawk

Author

Bhisma Sidarto

Reading time:

Motherboard

March 29, 2016

readmode

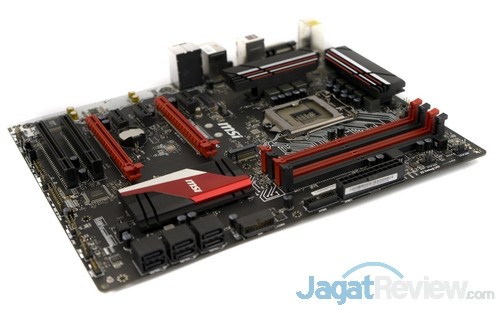

Mungkin Anda sempat membaca preview yang kami lakukan terhadap MSI Z170A Tomahawk? Kini saatnya kita melihat lebih dekat motherboard yang merupakan anggota dari lini terbaru dari Micro Star International atau lebih populer disingkat dengan MSI. Lini yang dinamakan ARSENAL GAMING Series ini merupakan jawaban MSI terhadap kebutuhan gamer yang memiliki dana terbatas. ARSENAL GAMING Series diibaratkan sebagai gudang persenjataan, sehingga para gamer dapat memilih “alat” yang tepat untuk menghadapi “musuh”.

Seri Tomahawk merupakan lini tertinggi dari ARSENAL GAMING Series. Anda mungkin bertanya mengapa dinamakan Tomahawk? Nama ini diambil dari sebuah nama peluru kendali milik Amerika Serikat. Sebuah peluru kendali mempunyai kekuatan penghancur yang presisi dan cukup besar dalam “kemasan” yang cukup kompak. Dengan alasan itulah MSI memilih nama ini. Diharapkan motherboard ini memiliki performa yang tinggi, fitur yang tepat guna dan harga yang bersaing.

Tanpa banyak mengulur waktu lagi, mari kita cermati bersama review MSI Z170A Tomahawk berikut ini!

Platform Pengujian MSI Z170A Tomahawk

Prosesor: Core i7 6700K

Motherboard: MSI Z170A GAMING M7 (Intel Z170)

Memory: Kingston HyperX Fury 8GB DDR4 2666 MHz (Dual Channel)

Graphics Card: NVIDIA GeForce GTX 970

Storage: Kingston HyperX Fury 240 GB SSD

Power Supply: Corsair AX850

CPU Cooler: Corsair H80

Monitor: LCD Monitor 1920×1080

Input: Generic Keyboard and Mouse

OS: Windows 8.1 64-bit

Intel Chipset Z170 Block Diagram

Intel Z170 adalah chipset unggulan untuk platform PC desktop kelas mainstream terbaru Intel. Motherboard dengan chipset tersebut mendukung prosesor Intel generasi keenam, Skylake, mulai dari prosesor Intel Skylake seri Pentium, Core i3, Core i5, hingga seri unggulannya, Core i7. Chipset ini juga mengalami sejumlah perkembangan dari segi fitur. Kini motherboard dengan Chipset Intel Z170 mengusung sejumlah fitur, seperti; 20 jalur PCI Express 3.0, dual channel memori DDR3L hingga 1600MHz/DDR4 hingga 2133MHz, 6 port SATA III 6Gbps, 10 port USB 3.0, 14 port USB 2.0, dan dukungan tuning untuk komponen prosesor dan juga memori.

CPU

Supports 6th Gen Intel® Core&trade i3/i5/i7 processors, and Intel® Pentium® and Celeron® processors for Socket LGA1151

* Please refer to CPU Support for compatible CPU; the above description is for reference only.

Chipset

Intel® Z170 Chipset

Memory

4 x DDR4 memory slots, support up to 64GB –> Supports DDR4 3600(OC)/ 3200(OC)/ 3000(OC)/ 2800(OC)/ 2600(OC)/ 2400/ 2133 MHz.
Dual channel memory architecture.
Supports non-ECC, un-buffered memory.
Supports Intel® Extreme Memory Profile (XMP).

Slots

2 x PCIe 3.0 x16 slots (support x16, x16/ x4 modes)
3 x PCIe 3.0 x1 slots
2 x PCI slots
1 x M.2 Wi-Fi module slot (Key E)

Onboard Graphics

1 x HDMI™ ports, support a maximum resolution of 4096×2160@24Hz, 2560×1600@60Hz
1 x DVI-D port, support a maximum resolution of 1920×1200@60Hz

Multi-GPU

Supports 3-Way AMD® CrossFire™ Technology

On-Board SATA

• Intel® Z170 Chipset
• 6 x SATA 6Gb/s ports*
• 1 x M.2 slot (Key M)
– Supports PCIe 3.0 x4 and SATA 6Gb/s standards,4.2cm/ 6cm/ 8cm length M.2 SSD cards
– Supports PCIe 3.0 x4 NVMe Mini-SAS SSD with Turbo U.2 Host Card***
• Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices
• Supports Intel® Smart Response Technology for Intel Core™ processors* SATA5~6 ports will be unavailable when installing the M.2 module in M.2 (M2_1) slot.
*** The Turbo U.2 Host Card is not included, please purchase separately.

USB

• ASMedia® ASM1142 Chipset
– 2 x USB 3.1 Gen2 (SuperSpeed USB 10Gbps) ports onthe back panel• Intel® Z170 Chipset
– 6 x USB 3.1 Gen1 (SuperSpeed USB) ports (2 ports on the back panel, 4 ports available through the internal USB 3.1 Gen 1 connectors)
– 4 x USB 2.0 (High-speed USB) ports (2 ports on the back panel, 2 ports available through the internal USB 2.0 connectors)

Audio

• Realtek® ALC892 Codec
• 7.1-Channel High Definition Audio
• Supports S/PDIF ouput

LAN

1 x Realtek RTL8111H Gigabit LAN controller

Back Panel I/O Ports

• 1 x PS/2 keyboard/ mouse port
• 2 x USB 2.0 ports
• 2 x USB 3.1 Gen2 ports
• 1 x DVI-D port
• 1 x HDMI™ port
• 1 x Clear CMOS button
• 1 x LAN (RJ45) port
• 2 x USB 3.1 Gen1 ports
• 1 x Optical S/PDIF OUT connector
• 5 x OFC audio jacks

Internal I/O Connectors

– 1 x 24-pin ATX main power connector
– 1 x 8-pin ATX 12V power connector
– 6 x SATA 6Gb/s connectors
– 1 x USB 2.0 connector (support additional 2 USB 2.0 ports)
– 2 x USB 3.1 Gen1 connectors (supports additional 4 USB 3.1 Gen1 ports)
– 2 x 4-pin CPU fan connectors
– 3 x 4-pin system fan connectors
– 1 x Front panel audio connector
– 2 x Front panel connectors
– 1 x TPM module connector
– 1 x Chassis Intrusion connector
– 1 x Serial port connector
– 1 x Parallel port connector
– 1 x Clear CMOS jumper

Dimension
