Hands-On Motherboard MSI B360 Gaming Pro Carbon

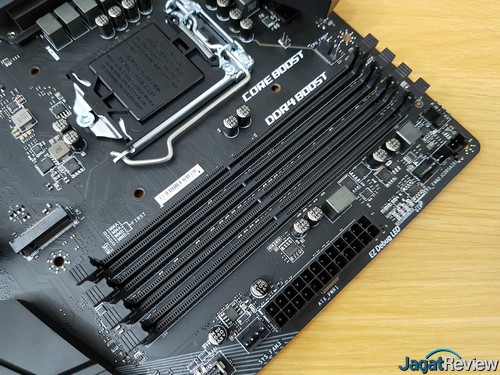

Motherboard ini memiliki 4 DIMM DDR4, yang mendukung kecepatan maksimal DDR4-2666 yang merupakan standar di prosesor Intel Coffee Lake Core i5 dan Core i7. Kapasistas maksimal dari memori yang dapat digunakan pada motherboard ini adalah 64GB untuk konfigurasi 4x 16GB, dengan jenis non-ECC Unbuffered DDR4. Di motherboard MSI ini terdapat logo DDR4 Boost, yang menunjukan bahwa layout DIMM yang digunakan oleh MSI ini akan memastikan kompatibilitas memori maksimal pada motherboard ini.

Untuk pasokan daya, motherboard ini memiliki konektor 24pin ATX dan 8 pin ATX-12v CPU. Peletakan kedua konektor ini berada di posisi yang menurut kami tepat. Posisi keduanya akan mempermudah pemasangan kabel ke konektor tersebut saat motherboard dipasang di dalam.

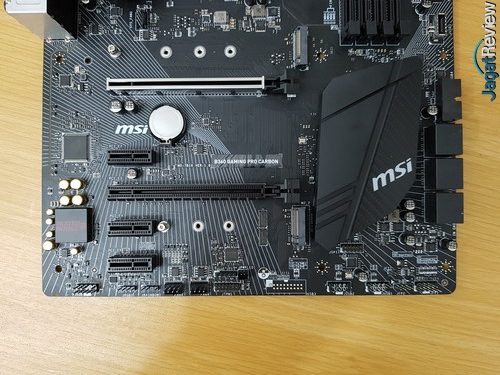

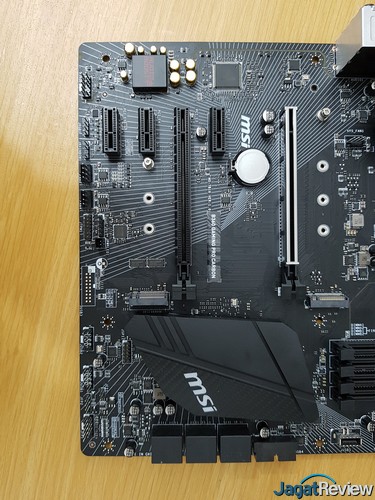

Dari sisi konektivitas, motherboard ini memiliki lebih dari cukup untuk motherboard seri B. Terdapat 2 slot PCIe 3.0 x16, dengan konfigurasi x8 untuk slot pertama dan x4 untuk slot ke-2; serta 3 slot PCIe x1. Slot PCIe x16 pertama menggunakan PCIe Steel Armor untuk memperkokoh slot PCIe tersebut.

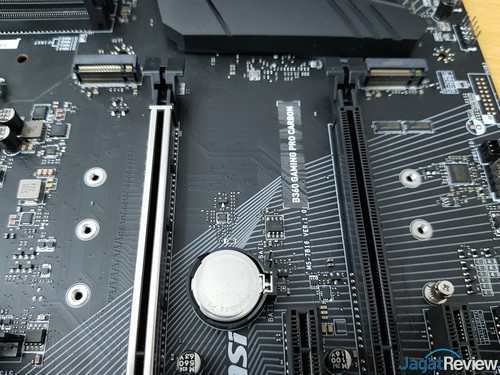

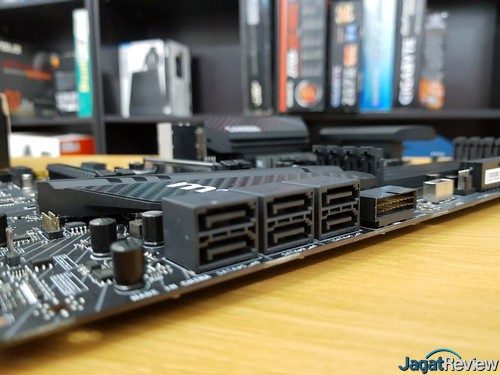

Di motherboard ini Anda juga akan mendapatkan dua buah slot M.2. MSI tidak memberikan heatsink M.2 pada motherboard ini. Slot M.2 pada posisi ke-2 hanya akan beroperasi pada PCIe 3.0 x2, tetapi seharusnya sudah cukup kencang untuk penggunaan saat ini. Untuk konektor SATA, terdapat 6 buah SATA III 6Gbps.

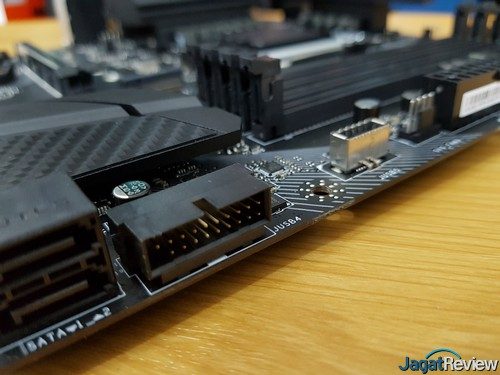

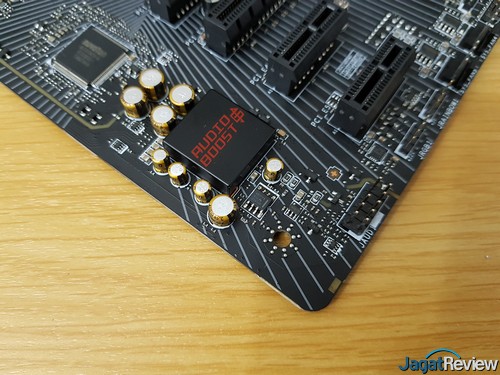

Di samping konektor SATA III 6Gbps, terdapat USB 3.0 front panel header yang diposisikan miring dengan sudut 90°. Desain konektor ini akan sangat memudahkan pemasangan kabel front panel untuk USB 3.0. MSI juga menyediakan solusi audio terintegrasi, mengusung fitur AudioBoost, dengan basis ALC1220 120dB SNR.

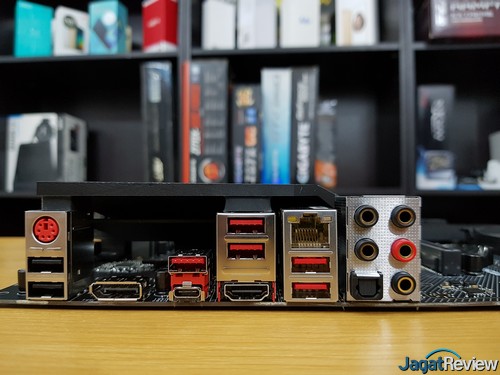

Untuk bagian panel I/O, motherboard ini menawarkan berbagai jenis konektor, yaitu:

• 1x USB 3.1 Gen 2 Type C
• 1x USB 3.1 Gen 2 Type A
• 2x USB 2.0
• 4x USB 3.1 Gen 1
• 1x Display Port
• 1x HDMI
• 1x Gigabit Ethernet LAN
• 1x Combo PS/2
• 1 set konektor Audio 7.1 Channel

Menarik! Kami cukup terkejut dengan adanya konektor Display Port di motherboard ini. Konektor Display Port bisa dikatakan cukup jarang dijumpai di motherboard kelas menengah seperti ini.

Sisi belakang motherboard ini terlihat agak ramai dengan deretan logo yang memang biasa ditambahkan MSI di motherboard mereka. Logo-logo itu antara lain adalah logo Nahimic dan SteelSeries, perusahaan yang memang berkontribusi membantu MSI menawarkan beberapa fitur yang ada di jajaran motherboard mereka. Di pojok kanan bawah juga terdapat angka “4”, yang menunjukkan PCB motherboard ini terdiri dari 4 layer.
