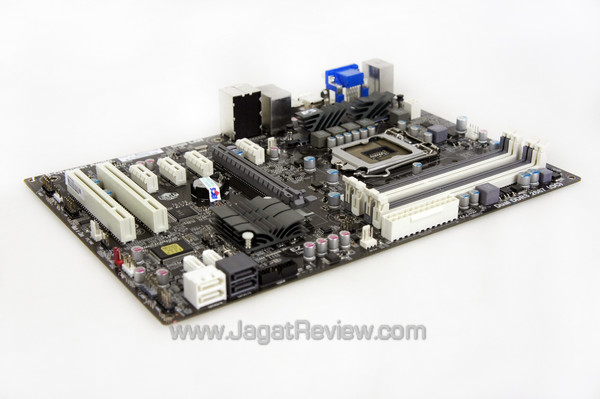

The Board
ECS Z77H2-A3 kembali menampilkan ciri khas motherboard keluaran produsen ini dengan kombinasi PCB kecoklatan dengan komponen berwarna putih dan abu-abu di atasnya.
Motherboard ini menggunakan faktor bentuk ATX tetapi dengan ukuran lebar lebih pendek. Faktor bentuk standar ATX adalah 305×244 mm, Sedangkan motherboard ini memiliki ukuran 305×210 mm.

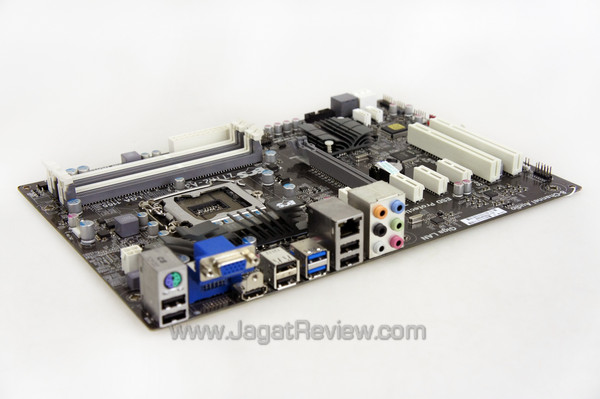

Backpanel
Konektor pada backpanel I/O ECS Z77H2-A3 terdiri dari:
- 2 x USB 3.0 Ports
- 6 x USB 2.0 ports
- 1 x D-sub(VGA)
- 1 x DVI Port
- 1 x HDMI Port(Optional)
- 1 x RJ45 LAN connector
- 1 x Audio port 8-channel 6 Jacks

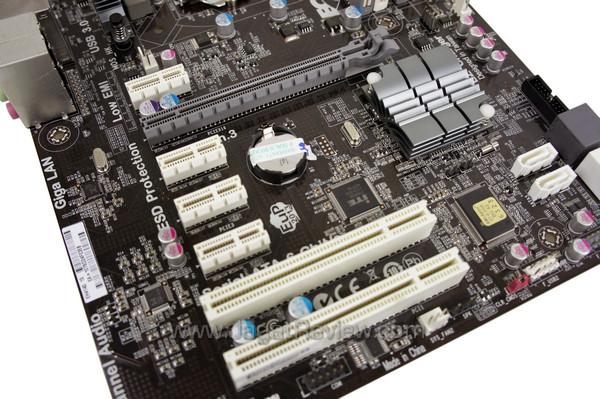

PCI Express/PCI Slot
Slot ekspansi pada ECS Z77H2-A3 terdiri dari:
- 1x PCI Express 3.0 x16 slot
- 4x PCI Express x1 slots
- 2x PCI slots
ECS memangkas feature multi-GPU dari motherboard ini. Bila Anda tidak membutuhkannya, absennya feature ini tidak menjadi masalah yang berarti. Terlebih lagi konfigurasi single-GPU lebih bebas masalah pada kebanyakan game.
SATA
ECS memberikan 2 buah port SATA 6Gbps (abu-abu) dan 4 buah port SATA 3Gbps (putih) yang kesemuanya diakomodir chipset Intel Z77.

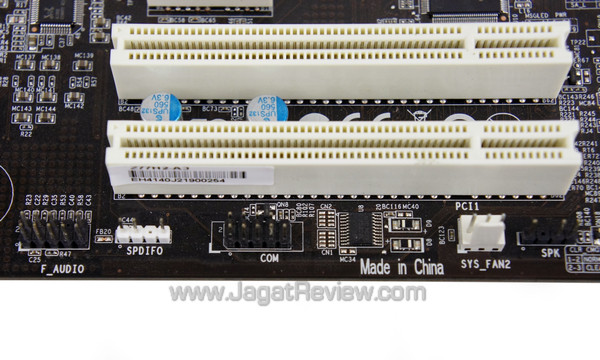

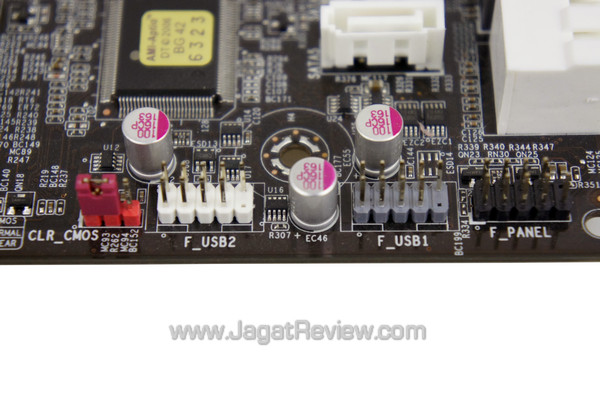

Header Dan Onboard Button
Header internal pada ECS Z77H2-A3 terdiri dari (kiri ke kanan):
- 1 x Front panel audio header
- 1 x SPDIF out header
- 1 x COM header
- 1 x SYS_FAN connector
- 1 x Speaker header
- 1 x Clear CMOS header
- 2 x USB 2.0 headers (header abu-abu mendukung feature EZ Charger)
- 1 x Front panel switch/LED header

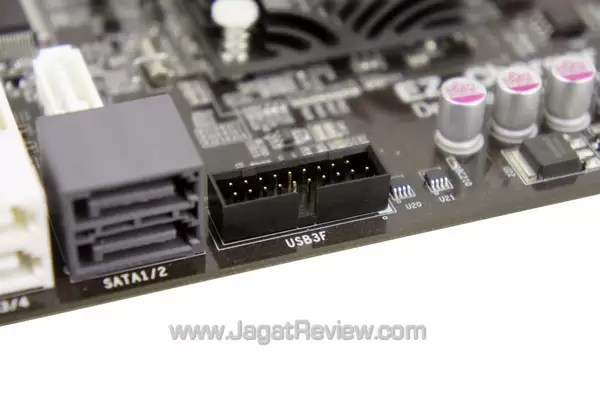

ECS juga menyertakan USB 3.0 header yang terletak di sebelah port SATA.
Komponen
Area di sekitar soket prosesor LGA1155 terlihat begitu lapang dengan penempatan komponen solid capacitor dan ferrite choke dengan jarak cukup berjauhan.
ECS menggunakan konfigurasi 6-phase power PWM. ECS melengkapi komponen VRM dengan sebuah heatsink pasif untuk menjaga temperatur komponen pada batas normal.
Konektor 4-pin yang menyuplai daya ke prosesor.

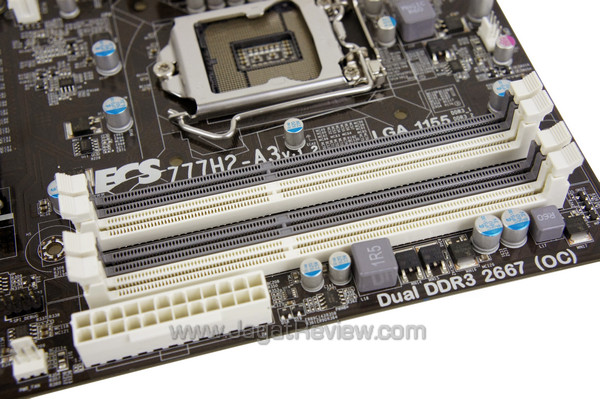

ECS menyediakan empat buah slot memori DDR3 yang mampu menampung memori dengan kapasitas hingga 32GB dan kecepatan memori hingga 2800 MHz. Untuk mendapatkan kecepatan memori tersebut dibutuhkan memori yang mendukung kecepatan tersebut dan tindakan overclocking oleh pengguna.
Heatsink pasif kecil ini bertugas menjaga temperatur chipset Intel Z77 pada batas normal.

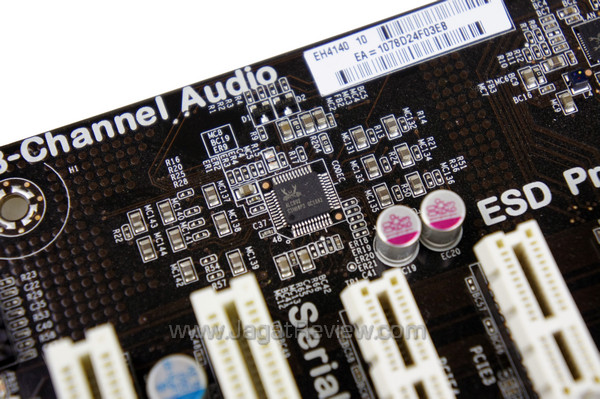

Untuk solusi audio motherboard ini ECS menggunakan chip audio Realtek ALC892 yang mendukung keluaran suara 8-channel.

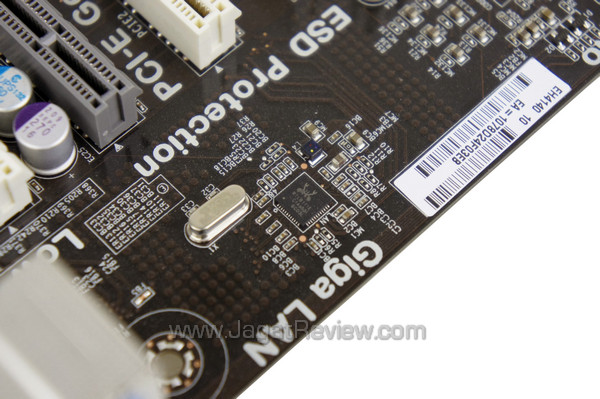

Sedangkan untuk solusi jaringan motherboard ini menggunakan chip Realtek RTL 8111E.
