Hands-On Motherboard Gigabyte H370 Aorus Gaming 3

Author

Chandra Wijaya

Reading time:

Motherboard

April 3, 2018

readmode

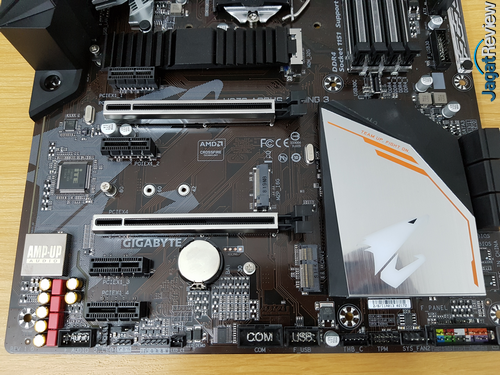

Dari sisi slot ekspansi, motherboard ini memiliki lebih slot ekspansi yang lebih dari cukup. Terdapat 2 slot PCIe x16 Gen 3, dengan konfigurasi x16 untuk slot pertama dan x4 untuk slot ke-2, serta 4 slot PCIe x1. Di PCIe x16 dan PCIe x4, Gigabyte memberikan PCIe Metal Shielding untuk memperkokoh slot PCIe untuk membantu menahan bobot graphics card berukuran besar dan berat.

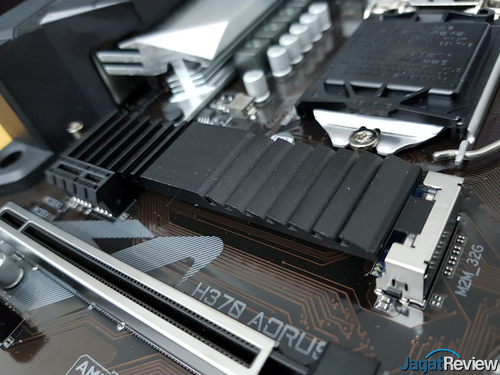

Tiga buah slot M.2 tersedia di motherboard ini, di mana di slot M.2 teratas Anda akan mendapatkan heatsink yang cukup tebal untuk solusi pendingninan M.2. Fitur heatsink pada M.2 ini sendiri merupakan fitur yang sangat essential jika user menggunakan SSD M.2 yang memiliki heat output cukup besar pada saat beroperasi. Slot M.2 kedua hanya akan beroperasi pada PCIe 3.0 x2, sementara M.2 ketiga merupakan tipe E-key yang umum digunakan untuk modul WiFi. Biasanya, kelengkapan seperti ini baru dapat ditemukan di motherboard seri Z. Kami sangat mengapresiasi bahwa Gigabyte/Aorus membawa fitur ini untuk motherboard seri H. Sementara untuk konektor storage basis SATA, terdapat 6 port SATA III 6Gbps.

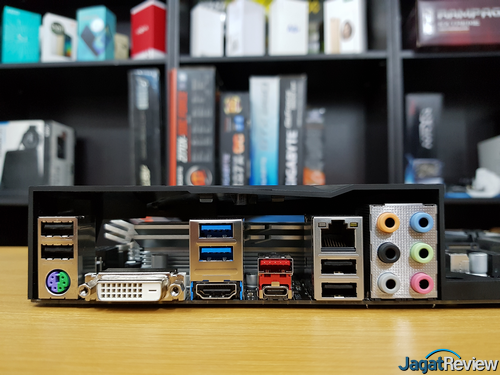

Di bagian panel I/O, motherboard ini menawarkan berbagai jenis konektor, yaitu:

• 1x USB 3.1 Gen 2 Type C
• 1x USB 3.1 Gen 2 Type A
• 2x USB 3.0
• 4x USB 2.0
• 1x DVI-D Out
• 1x HDMI Out
• 1x Gigabit Ethernet
• 1x PS/2
• 1x set konektor audio 7.1 channel

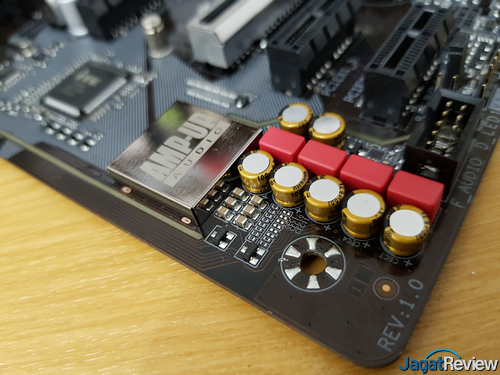

Untuk solusi audio, sama seperti sebelumnya Gigabyte/Arous menggunakan sistem AMP-UP Audio. Sistem ini dimotori oleh chip ALC1220 120dB SNR. Tidak lupa juga Gigabyte/Aorus menyertakan High-End Audio Caps.

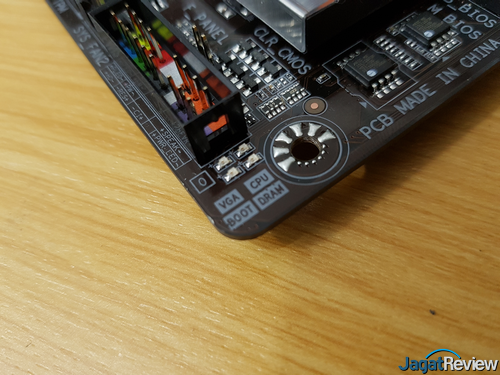

Mendukung kenyamanan user, motherboard ini juga menawarkan fitur dual BIOS. Fitur ini akan mengijinkan sistem untuk tetap berjalan jika BIOS utama tidak dapat bekerja lagi atau rusak. Tersedia juga 4 Debug LED di kanan bawah motherboard, yang berfungsi sebagai penanda bila ada masalah saat booting. Sayangnya, motherboard ini tidak dilengkapi tombol power/reset on-board, dan POST Code Debug LED, tetapi hal ini cukup dimengerti untuk motherboard seri H.

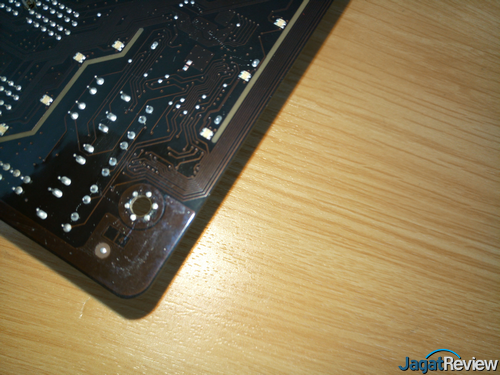

Sisi belakang motherboard ini tampak polos. Hanya ada marking angka 4 di bagian pojok kanan bawah, yang menunjukan bahwa motherboard ini memiliki PCB 4 layer. Sebuah hal yang sangat wajar untuk sebuah motherboard dengan chipset H Series.

Spesifikasi Singkat
